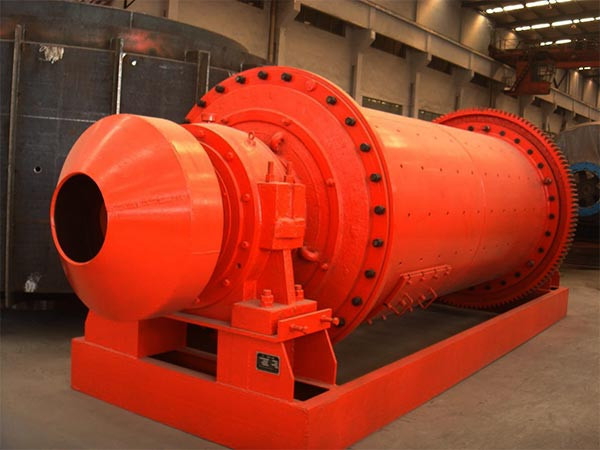

球磨机

        球磨机是型号中的一种滚筒球磨机,球磨机是当代常见的粉磨混合机械,在较高率阶段,球磨机是物料被破碎之后,再进行粉碎的关键设备。它应用于水泥,硅酸盐制品,新型建筑材料、耐火材料...

  • 球磨机

节能球磨机用途及适用范围:

球磨机是物料被破碎之后,再进行粉碎的关键设备。它广用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

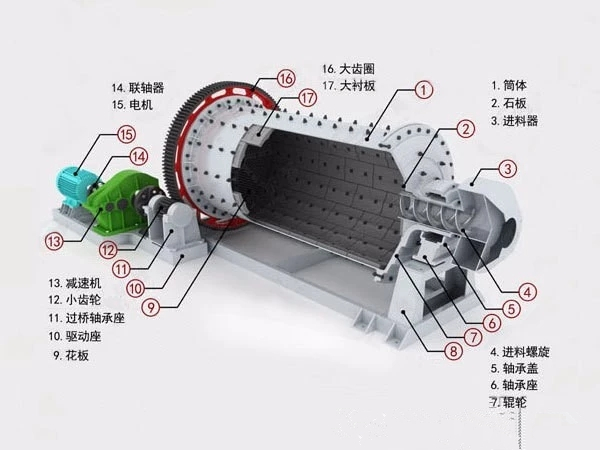

节能球磨机结构特点:

本球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿制做,筒体内镶有衬板,具有良好的工作效果。本机运转平稳,工作良好。

工作原理

本球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到合适高度后落下,对物料产生重击和研磨作用。物料在一仓粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

节能球磨机技术参数

规格型号 筒体转速
(r/min)
装量球
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.5
Ф900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.7
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 12
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 12.8
Ф1200×4500 36 5 ≤25 0.074-0.4 1.6-5.8 55 13.8
Ф1500×3000 32.4 7.5 ≤25 0.074-0.4 2-5 75 16.8
Ф1500×4500 29.7 11 ≤25 0.074-0.4 3-6 110 21
Ф1500×5700 27 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 29
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 35.5
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 34.8
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 42
Ф2100×7000 23.7 26 ≤25 0.074-0.4 8-48 280 56.6
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 51.8
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 60
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62
Ф2200×9000 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3600 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 69
Ф2700×4000 20.7 40 ≤25 0.074-0.4 12-80 380 94
Ф2700×4500 20.7 48 ≤25 0.074-0.4 12-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 137
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 158
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 175
Ф3600×9000 18 131 ≤25 0.074-0.4 45.8-256 1800 252

球磨机用途及适用范围:

球磨机是物料被破碎之后,再进行粉碎的关键设备。它应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机结构特点:本球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿,筒体内镶有衬板,具有良好的工作性。本机运转平稳,工作稳定。

工作原理

本球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到合适高度后落下,对物料产生重击和研磨作用。物料在一仓破碎粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
